Поплавковый выключатель – это устройство для автоматизации работы электронасосов в системах водоснабжения и канализации, суть работы которого заключается в том, что оно включает или выключает электронасос при определённом уровне воды (или другой жидкости).
Конструкция и принцип работы поплавкового выключателя
Поплавковый выключатель имеет провода подключения, их может быть два, но чаще всего три.
Двухпроводной выключатель просто разрывает электрическую цепь, когда находится в положении «выключен», и соединяет её в состоянии «включен».
У трёхпроводных поплавковых выключателей один провод общий, а между двумя другими происходит переключение: в одном состоянии электрическая цепь замыкается через один провод, в другом – через второй.
Трехпроводные выключатели являются универсальными, потому что их можно использовать для срабатывания как при опустошении, так и при переполнении.

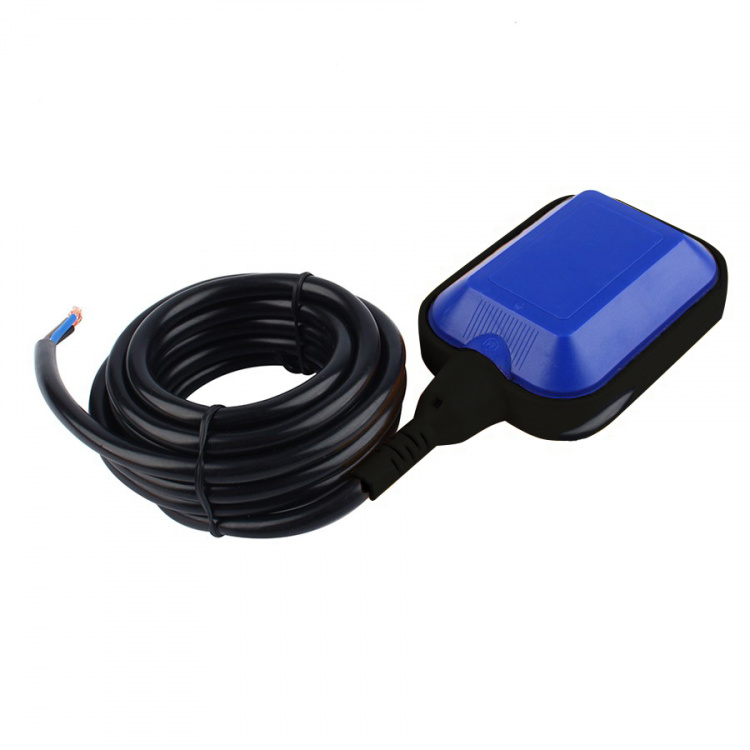

Корпус поплавкового выключателя выполнен из пластика, имеет овальную, круглую или прямоугольную форму, герметичен и водонепроницаем.
Внутри корпуса находится воздух, поэтому, находясь в воде, он стремится всплыть и занимает максимально высокое положение.
При падении уровня воды, поплавок опускается вниз, вплоть до некоторого нижнего положения.
Разброс между верхним и нижним положениями поплавка регулируется длиной провода, отведённой для его перемещения.
