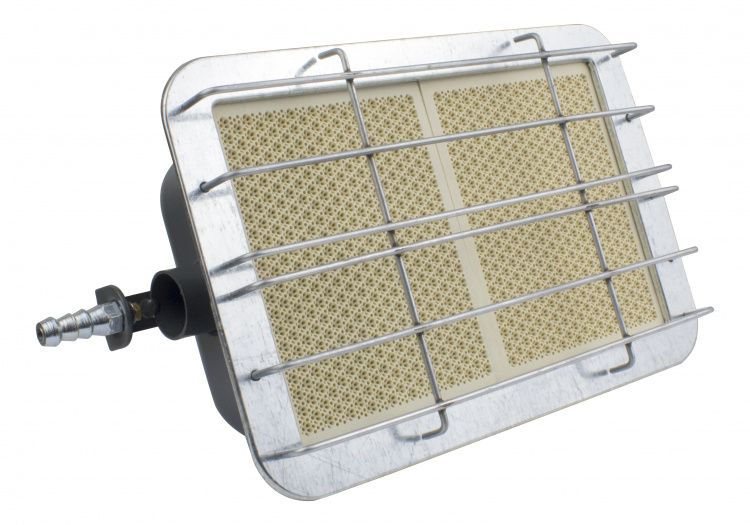

Горелка газовая инфракрасного излучения Солярогаз ГИИ-2.9 соответствует ТУ3696-010-57273769-2010, предназначена для работы на сжиженном газе по ГОСТ 20448-90 и ГОСТ Р 52087-2003 типа «Пропан» или «Пропан – Бутан», и обогрева рабочих мест и зон в производственных помещениях и на открытых площадках: строек, складов, террас, теплиц и т.п., общественных помещений с временным пребыванием людей. Не допускается установка горелки в производственных помещениях категории А, Б и В1 (взрывоопасные и пожароопасные) в зданиях категорий ниже III степени огнестойкости класса СО, а также в цокольных и подвальных помещениях, в детских, дошкольных и приравненных к ним учреждениях. Не допускается установка горелки в помещениях без постоянного обслуживающего персонала.
Принципом работы обогревателя является выделение инфракрасного излучения при сгорании газообразной смеси на поверхности керамической плитки. Газ через сопло попадает в газосмесительную трубку, где смешивается с потоком инжектируемого им воздуха. Перемешанная газовоздушная смесь поступает в расположенную в корпусе распределительную камеру и при помощи рассекателя распределяется равномерно по всему ее объему. Выходя из отверстия плиток, газовоздушная смесь сгорает у наружной поверхности плитки, разогревая ее до температуры более 800ºС. В этом режиме происходит сочетание эффекта конвекции с мягким инфракрасным излучением.
Инфракрасное излучение нагревает непосредственно предметы, находящиеся в зоне действия обогревателя. Происходит локальный (точечный) обогрев, что значительно уменьшает энергозатраты.
Важно!
Инфракрасное излучение является наиболее комфортным и экономичным из всех возможных источников тепла.
Порядок работы:
• Изучить настоящее руководство по эксплуатации.
• Горелку распаковать. Произвести внешний осмотр, убедиться в отсутствии повреждений;
• Ввернуть сопло с патрубком в кронштейн горелки.
• Перед подключением горелки к газопроводу газопроводящие детали горелки необходимо продуть воздухом.
• При подготовке горелки к работе необходимо убедиться, что доступ газа к горелке отсутствует.

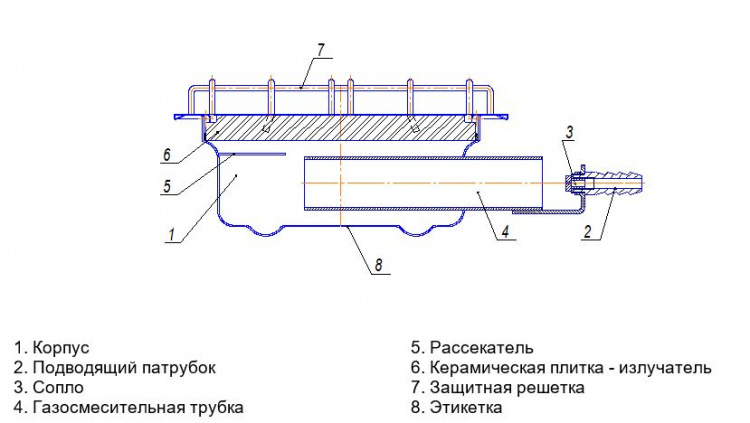

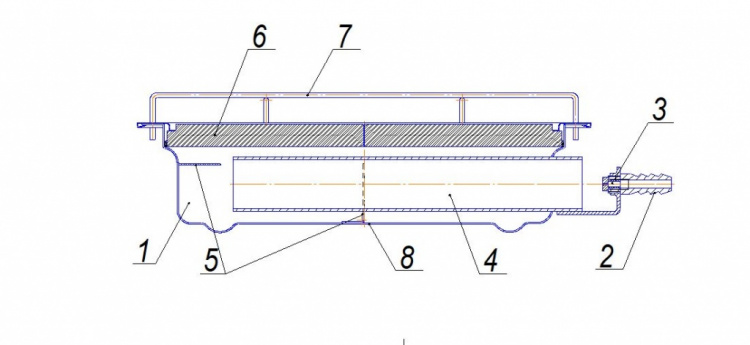

Устройство горелки:
1. корпус горелки;
2. подводящий патрубок (штуцер);
3. сопло;
4. газосмесительная трубка;
5. рассекатель;
6. керамическая плитка – излучатель;
7. защитная решетка;
8. этикетка;
Требование безопасности:
Общие требования безопасности к обогревателю по «Правилам безопасности систем газораспределения и газопотребления», утвержденным Госгортехнадзором России. При использовании обогревателя должны быть выполнены требования СНиП 42-01-2002 «Газораспределительные системы», СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем», Стандарта АВОК 4.1.5-2006 «Системы отопления и обогрева с газовыми инфракрасными излучателями», ГН 2.2.5.1313-03 «Предельно допустимая концентрация вредных веществ в воздухе рабочей зоны»
Внимание!
Запрещается поджигать обогреватель в месте выхода газа из сопла (т.к. в этом случае газовая смесь будет гореть внутри обогревателя, а не на поверхности излучателя).
• Не допускается установка обогревателя в помещениях категории А, Б и В1 (взрывоопасные и пожароопасные), в зданиях категорий ниже III степени огнестойкости класса СО, а также в цокольных и подвальных помещениях.
Не допускается установка обогревателя в помещениях без постоянного надзора.
• При применении обогревателя вне помещения он должен быть защищен от ветра и попадания атмосферных осадков.
Пламя обогревателя гаснет при скорости ветра свыше 1 м/с;
Не устанавливать на сквозняке!
• Эксплуатация обогревателя может осуществляться как снаружи, так и внутри зданий. Баллоны с газом при этом разрешается применять в квартирах жилого здания (не более одного в квартире), имеющего не более двух этажей.
Установку баллонов снаружи следует предусматривать на расстоянии не менее 0,5 м от оконных проемов и 1,0 м от дверных проемов первого этажа, не менее 3,0м от дверных и оконных проемов цокольных и подвальных этажей, а также канализационных колодцев. При установке баллонов снаружи следует предусмотреть установку дополнительного газового запорного крана, оснащенного с обоих концов штуцерами. Штуцера вворачивать в кран, применяя ленту ФУМ для исключения негерметичности резьбового соединения. Кран должен располагаться не далее 2-х метров от обогревателя.
Баллон следует размещать на расстоянии не менее 0,5 м от газовой плиты и 1 м от отопительных приборов. При установки вне помещения его следует защищать от повреждений транспортом и нагрева выше 45ºС. Необходимо исключить нагрев баллона от самого обогревателя.
• Помещение, где работает обогреватель должно быть оснащено огнетушителем;
Обогреватель следует содержать в чистоте, не допуская загрязнения излучающей поверхности
Помещение, в котором устанавливается обогреватель, должно иметь естественную вентиляцию, так как обогреватель сжигает кислород воздуха. Воздухообмен в помещении должен обеспечивать гарантированное удаление из помещения всего объема продуктов сгорания от обогревателя (рекомендуется воздухообмен не менее 3-х кратного объема помещения в час).
Запрещается:
• размещать горелку в зоне прямого воздействия инфракрасного излучения на глаза человека;
• оставлять без надзора работающую горелку
• прикасаться к корпусу горелки, керамическим плиткам при работе горелки и в течение 15 минут после выключения (до полного остывания нагретых деталей).
• подключение горелки без стандартного редуктора типа рдсг-1-1,2 (рдсг 1-0,5) с выходным давлением 3000 па и резинового рукава тип б гост 18698-79 или аналогичного с ø внутр.=9,0 мм.
• работа горелки с поврежденным керамическим излучателем
• разжигать горелку при обнаружении запаха газа;
• эксплуатация горелки с неисправным редуктором;
• поджигать горелку у сопла.
Комплектация:
Горелка газовая инфракрасного излучения ГИИ - 1 шт;
Штуцер в сборе с соплом - 1 шт;
Руководство по эксплуатации - 1 шт;
Ножки (для моделей ГИИ-2,9 Н и ГИИ-3,65 Н - 2 ;
Винт М5х90 (для моделей ГИИ-2,9 Н и ГИИ-3,65 Н - 1 ;
Барашек М5 (для моделей ГИИ-2, 9 Н и ГИИ-3,65 Н - 1 ;
Коробка упаковочная - 1 шт.
